Начало смотри:
www.mtaalamu.ru/blog/671.html
www.mtaalamu.ru/blog/683.html
www.mtaalamu.ru/blog/691.html
www.mtaalamu.ru/blog/707.html
www.mtaalamu.ru/blog/714.html
www.mtaalamu.ru/blog/730.html
www.mtaalamu.ru/blog/747.html
Ощущение какого-то фокуса, обмана. При такой простоте — нормальный КВ радиоприемник!

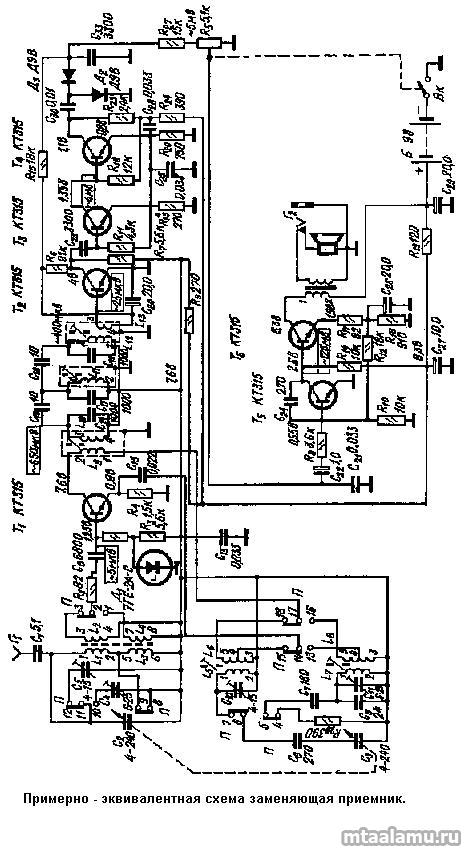

Для сравнения привожу схему, которая работала — бы с такими — же характеристиками.

Если-бы у нас еще конденсаторы переменной емкости были-бы без люфтов и с хорошими надежными контактами — с таким приемником можно проводить телеграфные связи. Но врядли можно найти конденсатор таких габаритов более качественный. По воле случая слушал радиоприемник с 2 ночи до 4-х часов утра.
Дневной диапазон «закрыт» полностью, зато на ночном шум и гам. Правда в это время проходят радиостанции на английском и испанском языках. Идет борьба за латинскую америку. На 7 Мгц. были слышны радиолюбители, но все они работали SSB (Single Side Band), а приемник SSB разбирать не хочет. Слышны только «хрюканья». Видимо от такого приемника требовать «ВСЕГО и сразу» не стоит.
Днем ( примерно с 10 часов ) «закрылся» диапазон «НОЧЬ», но на дневном ничего не было кроме радиолюбителей на 14 Мгц. Картина таже — SSB громко, но не разборчиво. Понял, что идут международные соревнования и все. Все работают по Английски. Телеграф принимался бы нормально, но соревнования идут «Телефоном». Долго слушать нет времени. Да! Самое главное! Все это я принимаю на 1,5 метровый кусок проволоки, закрепленный на форточке.
Правда для питания использован стабилизированный хороший сетевой адаптер 220 / 12 вольт ( т.е. заземление хорошее). Приемник потребляет при питании его от источника 9 вольт — 5 миллиампер, от 12 вольт — 6,5 миллиампер. То есть можно питать от «КРОНЫ», в корпусе есть место. Для «заземления» хватит 5 метрового куска провода, лежащего на полу (земле). Антенну более 5 метров делать не стоит, соберете «мусор», а лучше не станет.

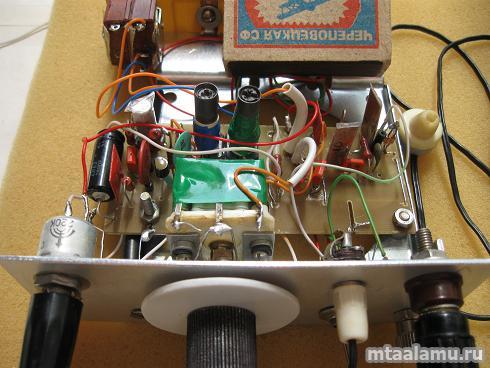

Хороший походный приемник в железном корпусе.

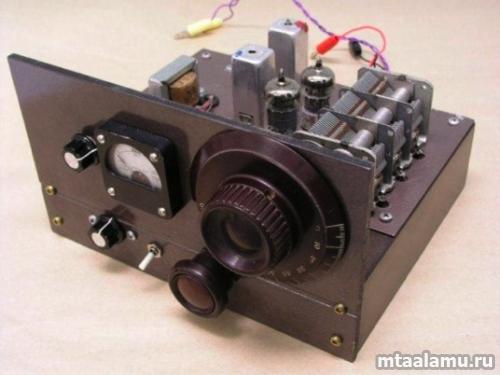

А вот приемник с такими — же характеристиками, но на радиолампах.
Всем привет! 73!
