При измерении потребляемой мощности или тока могут встретиться два вида неисправностей: 1) отсутствие тока или слишком малый ток и 2) слишком большой ток.
По своему устройству выпрямители можно разделить на три группы: 1) с питанием только от переменного тока и силовым трансформатором; 2) с питанием от переменного тока и автотрансформатором; 3) с универсальным питанием.
Если в процессе проверки неисправность в этой части приемника не обнаружена, то ее следует искать в других каскадах. Измерение напряжений позволяет довольно быстро определить пробитый конденсатор (отсутствие напряжения в определенной точке схемы).
Однако конденсаторы, потерявшие емкость вследствие внутреннего обрыва или высыхания (электролитические), не всегда поддаются обнаружению с помощью измерения напряжения.
В силовой части приемника обычно применяются электролитические конденсаторы, которые со временем «стареют» (теряют емкость). Если, например, на первом конденсаторе фильтра выпрямителя напряжение понижено, то, вероятно, этот конденсатор вышел из строя. Гудение или свист приемника указывает на неисправность второго конденсатора фильтра.
Проще всего проверить конденсатор фильтра, если параллельно ему подключить контрольный, заведомо исправный конденсатор, емкость которого должна быть не меньше 10 мкФ, а рабочее напряжение 450 В.
Выпрямитель с силовым трансформатором (рис. 5)
Потребляемый ток слишком мал или отсутствует
Необходимые приспособления: вольтметр переменного и постоянного тока, контрольный конденсатор, омметр, амперметр, запасный кенотрон.
Точки проверки и неисправности:
1 -неисправен шнур или вилка;
2 -сгорел предохранитель;
3 -неисправен выключатель сети;
4 -неисправен или неверно установлен переключатель напряжения;
5 -обрыв первичной или вторичной обмотки;
6 -сгорел второй предохранитель (если он имеется);
7 -неисправен кенотрон;
8 -обрыв в обмотке накала кенотрона;
9 -обрыв в обмотке дросселя (обмотка подмагничивания громкоговорителя);
10 -потеря емкости первого (второго) конденсатора.
При отсутствии тока проверку производят в точках 1 - 5, а при малом токе -в точках 6-10.

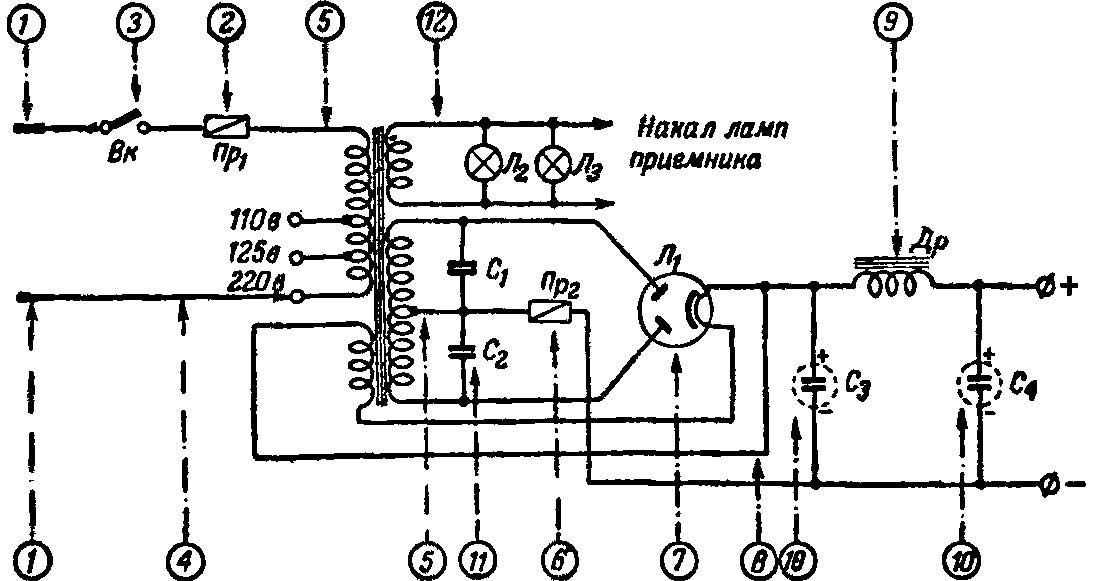

Рис. 5. Схема выпрямителя с силовым трансформатором.
Слишком большой ток
Точк
и проверки и неисправности:
4 -неправильная установка переключателя напряжения (напряжение электросети
слишком высоко);
5 -короткое замыкание в первичной или вторичной обмотке;
7 -замыкание в кенотроне;
9 -пробита обмотка дросселя или подмагничивания громкоговорителя (на корпус);
10 -пробит первый (или второй) конденсатор фильтра;
11 -пробит шунтирующий конденсатор;
12 -замыкание в проводах лампочек подсветки шкалы;
Приемник нужно включать на очень короткое время, чтобы не внести дополнительных повреждений.
Выпрямитель с автотрансформатором (рис. 6)
Потребляемый ток слишком мал или отсутствует
Необходимы
е приспособления: вольтметр, контрольный конденсатор, омметр и амперметр.
Точки проверки и неисправности:
1 -неисправен или неверно установлен переключатель напряжения сети;
2 -кенотрон потерял эмиссию или неисправен;
3 -обрыв в обмотке дросселя (в обмотке подмагничивания громкоговорителя);
4 -неисправен первый (второй) конденсатор фильтра;
5 -поврежден автотрансформатор;
6 -повреждено или сгорело сопротивление смещения.
Предварительно нужно проверить вилку, шнур, предохранитель и выключатель сети.

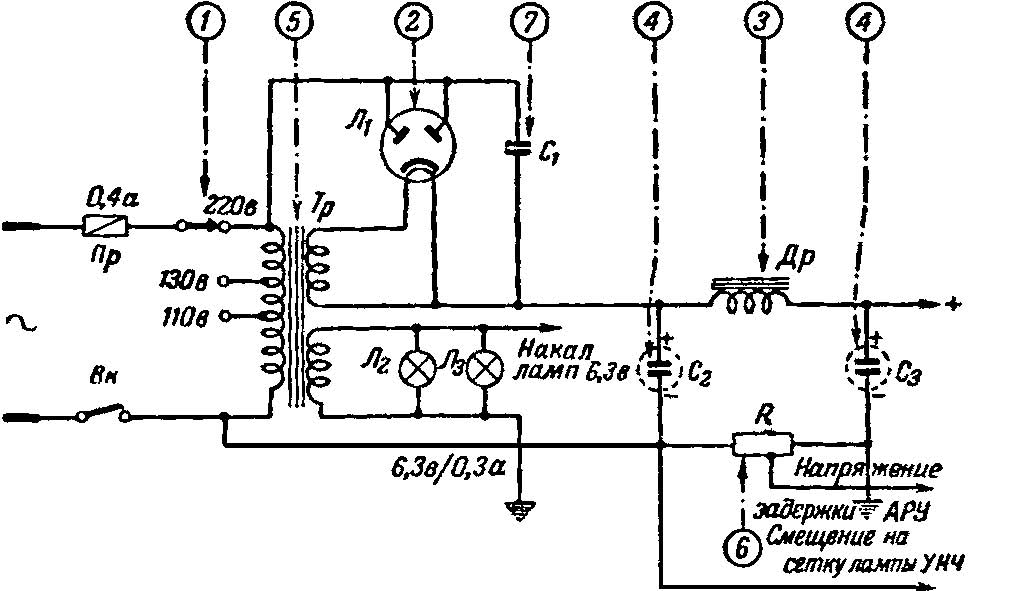

Рис. 6. Схема выпрямителя с автотрансформатором.
Слишком большой ток
Точки проверки и неисправности:
1 -переключатель напряжения установлен неверно (на более низкое напряжение);
2 -замыкание внутри кенотрона или на панели;
3 -обмотка дросселя (или обмотка подмагничивания громкоговорителя) пробита на
корпус;
4 -пробит один из конденсаторов фильтра;
5 -автотрансформатор имеет короткозамкнутые витки;
7 -пробит шунтирующий конденсатор.
Испытания следует проводить осторожно и кратковременно, чтобы не вносить дальнейших повреждений.
Выпрямитель с универсальным питанием (рис. 7) Потребляемый ток очень мал или отсутствует
Необходимы
е приспособления: вольтметр, контрольный конденсатор, омметр, амперметр и кенотрон.

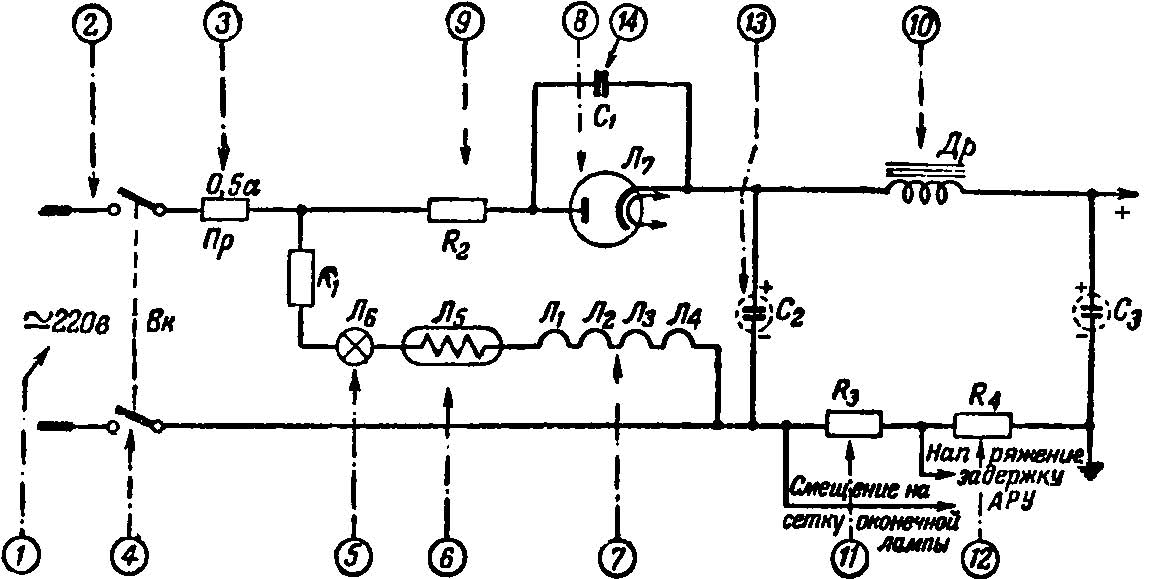

Рис. 7. Схема бестрансформаторного выпрямителя.
Точки проверки и неисправности:
1 -слишком низкое напряжение электросети (120 В вместо 220 В);
2 -неисправен шнур или вилка;
3 -сгорел предохранитель;
4 -неисправен выключатель сети;
5 -сгорела лампочка освещения шкалы или сопротивление (или обрыв в проводах);
6 -неисправен бареттер (если он есть);
7 -сгорела нить накала одной из ламп;
8 -кенотрон потерял эмиссию;
9 -неисправно сопротивление R
2;
10 -обрыв в обмотке дросселя или катушке подмагничивания громкоговорителя;
11 -сгорело сопротивление R3;
12 -сгорело сопротивление R4;
13 -неисправен один из конденсаторов фильтра.
Слишком большой ток
Точки проверки и неисправности:
8 -замыкает кенотрон;
10 -обмотка дросселя замкнута на корпус;
13 -пробит один из конденсаторов фильтра;
14 -пробит конденсатор C1.
Испытания проводить кратковременно, чтобы не вносить новых повреждений.
